Descrizione
Prestazioni Energetiche e Sistema Elettrico

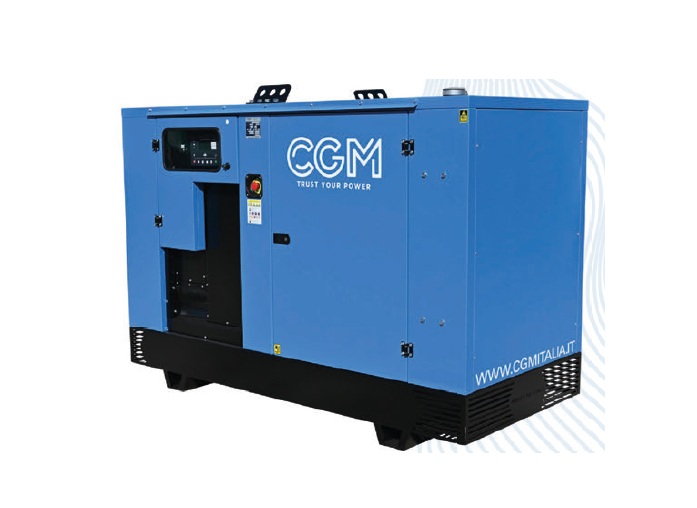

Il modello CGM e 100F (versione silenziata C100) è un gruppo elettrogeno industriale progettato per erogare corrente continua e di emergenza in reti trifase a 400V e frequenza di 50Hz. Il sistema garantisce una potenza continua (PRP) di 100 kVA (80 kW) con un amperaggio di 144,3 A, e una potenza di emergenza (LTP) che raggiunge i 110 kVA (88 kW). Il fattore di potenza nominale è pari a 0,8.
Motorizzazione e Consumi
L’unità è equipaggiata con un motore endotermico Diesel FPT NEF N45TE2P a 4 cilindri in linea, con una cilindrata di 4500 cc e sistema di aspirazione sovralimentata. Il motore sviluppa una potenza netta continua di 119,8 hp (89,4 kW) a un regime di 1500 giri/min ed è raffreddato a liquido (acqua). Il sistema rispetta la categoria di emissioni EU Stage 3A. Il consumo di carburante si attesta a 13,5 lt/h al 50% del carico, 18,8 lt/h al 75% e 23 lt/h al 100%. L’autonomia operativa calcolata al 75% del carico è di 6,4 ore grazie al serbatoio standard da 120 litri.
Alternatore e Regolazione della Tensione
Il gruppo si avvale di alternatori di standard industriale (selezionati tra partner quali Stamford, Mecc Alte o Leroy Somer) di tipo autoeccitato e senza spazzole, a 4 poli, con classe di isolamento e di sovratemperatura H. La stabilità della corrente è gestita da un regolatore elettronico di tensione (AVR) che assicura una precisione della tensione di +/- 1%.
Cabina Insonorizzata e Caratteristiche Costruttive
La versione silenziata prevede una cofanatura autoportante da esterno realizzata in lamiera d’acciaio decapata ed elettrosaldata (spessore da 1,5 a 4 mm), con verniciatura a polvere di poliestere RAL5015 bucciato resistente alla corrosione (classe C3m). Il rivestimento interno adotta materiale fonoassorbente in fibra di poliestere con resistenza al fuoco in classe EN13501-1 B s2 d0, che permette di limitare le emissioni sonore a 69 dB(A) rilevati a 7 metri. La marmitta di tipo residenziale è integrata nella cofanatura e offre un abbattimento acustico di 35 dB(A). L’accessibilità è garantita da 3 porte con serratura a chiave e uno sportello dedicato provvisto di oblò per il quadro elettrico laterale. Per la movimentazione sono presenti 2 golfari di sollevamento e piedi di supporto con fori per il fissaggio a pavimento.
Logica di Controllo e Sicurezze
Il quadro elettrico (con grado di protezione IP44) supporta configurazioni manuali o automatiche tramite centraline di controllo digitali (es. ComAp o Deep Sea) dotate di display LCD retroilluminato e multimetro per il monitoraggio dei parametri di rete e macchina (Tensione, Amperaggio, Frequenza, kVA, ore di funzionamento e tensione batteria). Le protezioni integrate includono allarmi per minima/massima tensione e frequenza, sovraccarico, bassa pressione olio (LOP), alta temperatura acqua (HWT), guasto alternatore carica batteria e basso livello carburante. La sicurezza dell’operatore è affidata a un pulsante di emergenza a fungo conforme alle normative EN/ISO13850 e alla direttiva macchine 2006/42/EC.
